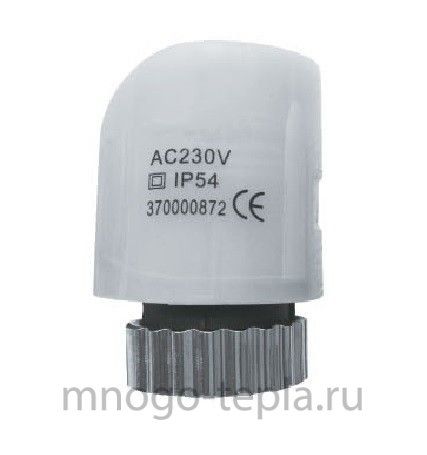

Сервопривод электротермический TIM M315NC, нормально-закрытый, для теплого пола
Доставка в Красноярске осуществляется до выбранной вами ТК
Сервоприводы электротермические M315NC TIM используются для управления исполнительными объектами климатических систем по команде комнатного термостата, контроллера или ручного переключателя. Термоэлектрические приводы могут устанавливаться на запорно-регулировочные клапаны коллекторных групп, термостатические клапаны радиаторов, а так же на зональные клапаны и другие устройства.

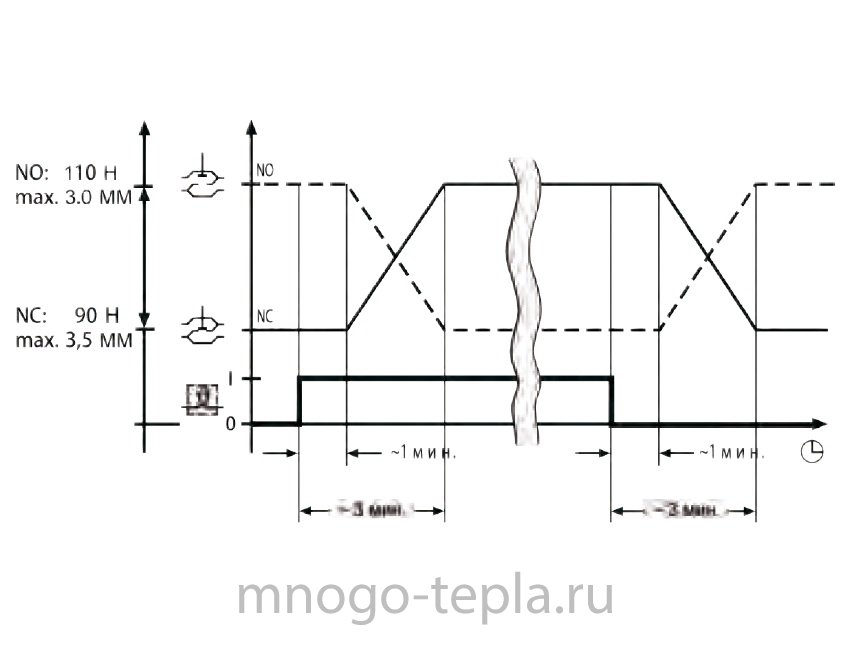

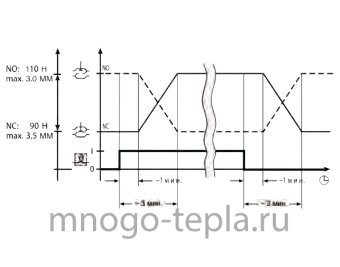

Схема функционирования сервопривода является двухпозиционной (в состоянии "открыто" или "закрыто"). Термоэлектрические приводы работают бесшумно и потребляют мало электроэнергии.
Купить сервопривод для теплого пола электротермический ТИМ M315NC вы можете в нашем магазине Тепло Дома через корзину или по электронной почте info@mnogo-tepla.ru, а получить дополнительную информацию по номеру +7 (980) 420-26-46 или изучив вложенную в товарную карточку документацию.
Конструкция и принцип действия

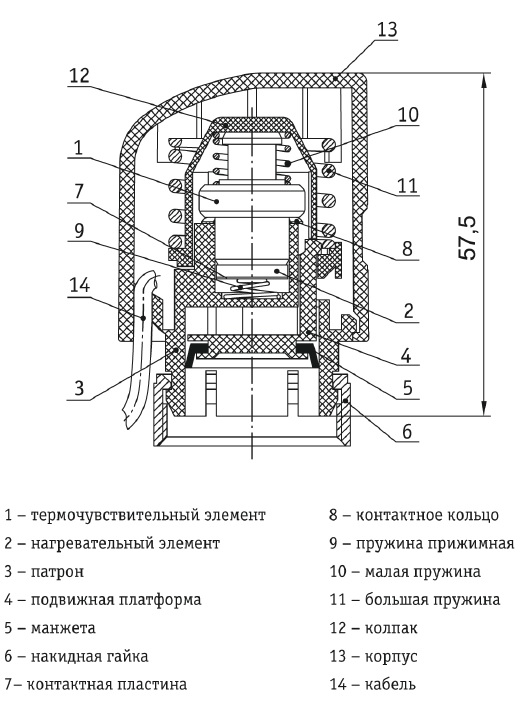

На рисунке выше изображена конструктивная схема сервопривода.
При подаче напряжения происходит нагрев термочувствительного элемента (1), который расширяется и давит на колпак (12) сжимая пружину (11). При этом колпак поднимается вверх вместе с подвижной платформой (4) и осуществляет равномерное открытие.
При прекращении подачи электричества термочувствительный элемент остывает и сжимается до первоначальных размеров, а пружина (11) опускает колпак вместе с подвижной платформой осуществляя закрытие.
Габариты и схема подключения

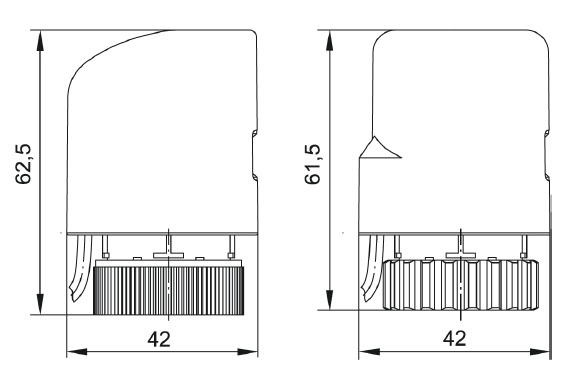

Сервопривод имеет размеры, отображенные на рисунке ниже.

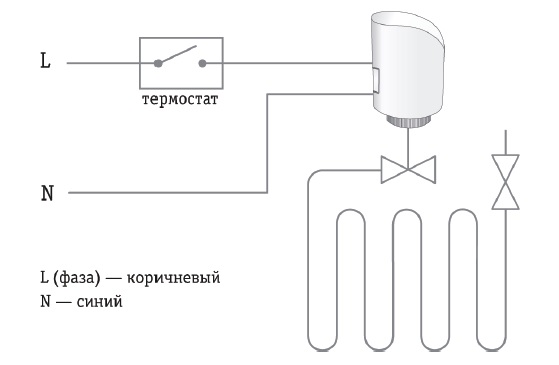

Электротермический сервопривод подключается в систему по схеме ниже.
| Тип | Нормально-закрытый |
| Напряжение | 220 В |
| Мощность | 2 Вт |
| Тип соединения | резьбовой |
| Артикул | M315NC |
| Время полного открытия/закрытия | 3-5 мин |
| Подключение | Резьба М30х1.5 (ISO 261, ГОСТ 8724) |
| Рабочий ход | 3 мм |
| Усилие | 110 Н |
